之前馳宇電力技術工程師講過微機繼保，下面接著說幾種常用的微機繼保的差動保護的參數設置說明。下面來看，常用微機繼電保護測試儀差動保護參數設置。

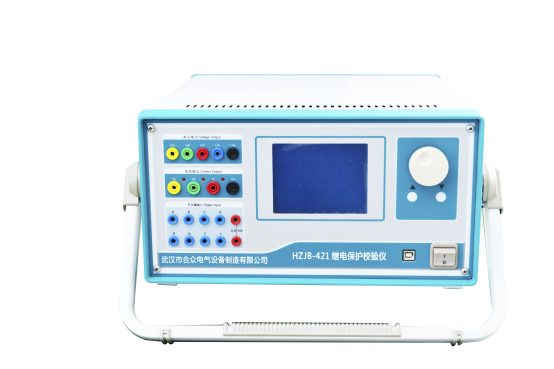

  微機繼電保護測試儀差動模塊可用3路電流進行試驗。當用3路電流試驗時，每相電流最大輸出到40A。

  3路電流差動時，按說明書“差動保護”章節中的接線圖進行接線

  微機繼電保護測試儀大部分保護的參數定值直接給出電流值，比如，差動門檻值：2A，單位為：A。但也有部分保護給出的各項定值不是電流值，而只是一個系數。比如，差動門檻值：0.3，沒有單位。實際上，這是以“標么值”的形式給出保護定值。將標么值轉換為實際的電流，一般可按以下方法：實際的電流值=標么值×高壓側額定電流。

  額定電流的計算方法

  Ie1=Sn/（1.732﹡U1n﹡CT1）

  Ie2=Sn/（1.732﹡U2n﹡CT2）

  注釋： Ie1、Ie2--變壓器I、II側二次額定電流

  Sn--變壓器最大額定容量

  U1n、U2n--變壓器I、II側一次額定電壓

  CT1、CT2--變壓器I、II側CT變比值

  備注：微機繼電保護測試儀有的保護自身有計算功能，可能會發現：其計算出的Ie1、Ie2未考慮上述公式里的1.732。比如，計算Ie1時，直接按公式：Ie1=Sn/（1.732﹡U1n﹡CT1）。這是因為其在計算差動、制動電流時，在平衡系數中考慮了1.732的關系。

  以變壓器Y/Y/△-11接線為例，各側平衡系數（以K1、K2、K3表示）的計算方法如下：

  K1=1/1.732=0.577

  K2=U2n﹡CT2/（1.732﹡U1n﹡CT1）

  K2=U3n﹡CT3/（U1n﹡CT1）

  如果將微機繼電保護測試儀高壓側平衡系數設置為1，其它側統一歸算至高壓側時，計算公式如下：

  K1=1

  K2=U2n﹡CT2/（U1n﹡CT1）

  K2=1.732﹡U3n﹡CT3/（U1n﹡CT1）

  以微機繼電保護測試儀電流的方式來計算平衡系數的方法一般是：

  K1=1

  K2=Ie1/Ie2

  K2= Ie1/Ie3

  注釋： K1、K2、K3--變壓器I、II、III側平衡系數

  Ie1、Ie2、Ie3--變壓器I、II、III側二次額定電流

  U1n、U2n、U3n--變壓器I、II、III側一次額定電壓

  CT1、CT2、CT3--變壓器I、II、III側CT變比值
  備注：微機繼電保護測試儀差動保護的平衡系數不一而同，有的保護的計算方法可能與上述不同，試驗時請參考相應的說明書。比如，南瑞的RCS-978保護，其計算平衡系數的方法如下：Kph=Kb*I2n-min/ I2n，其中Kb=min（I2n-max/I2n-min，4）

  式中I2n為變壓器計算側二次額定電流，I2n-min為變壓器各側二次額定電流值中的最小值，I2n-max為變壓器各側二次額定電流值中的最大值。

  北京四方：CST-141B，-200B系列（高壓側相位調整）

  比率制動公式：

  雙繞組，Y/△-11：Id=|I1+I2|，Ir=|I1-I2|/2

  平衡系數：K1=1，K2=Kpl

  三繞組，Y/Y/△-11：Id=|I1+I2+I3|，Ir=Max{|I1|、|I2|、|I3|}

  平衡系數：K1=1，K2=Kpm，K3=Kpl

  注釋： I1、I2、I3--實際均為矢量形式，這里以標量形式書寫，且本身均考慮了平衡系數，以下同。

  Kpm、Kpl--分別為中、低壓側差動平衡系數定值

  國電南自：PST-641（雙繞變，Y/△-11，高壓側相位調整）

  比率制動公式：Id=|I1+I2|，Ir=|I1-I2|/2

  平衡系數：K1=1.732，K2=Ie1/Ie2

  注釋：Ie1、Ie2--高、低壓側的二次額定電流整定值

  國電南自：PST-621/622（三繞變，Y/Y/△-11-12，高壓側相位調整）

  比率制動公式：Id=|I1+I2+I3|，Ir=Max{|I1|、|I2|、|I3|}

  平衡系數：K1=1.732，K2=1.732﹡U2n﹡CT2/（U1n﹡CT1），

  K3= U3n﹡CT3/（U1n﹡CT1）

  國電南自：PST-1200（三繞變，Y/Y/△-11-12，高壓側相位調整）

  比率制動公式： Id=|I1+I2+I3|，Ir=Max{|I1|、|I2|、|I3|}

  平衡系數：       K1=1，K2=U2n﹡CT2/（U1n﹡CT1），

  K3= U3n﹡CT3/（U1n﹡CT1）

  深圳南瑞ISA系列（三繞變，Y/Y/△-11-12，高壓側相位調整）

  比率制動公式： Id=|I1+I2+I3|，Ir=||Id|-|I1|-|I2|-|I3||

  平衡系數：K1=1.732，K2=1.732﹡d35，K3=d36

  南瑞RCS-9671（雙繞變，Y/△-11，高壓側相位調整）

  比率制動公式： Id=|I1+I2|，Ir=|I1-I2|/2

  平衡系數： K1=1，K2=U2n﹡CT2/（U1n﹡CT1）

  南瑞RCS-978，985系列（雙繞變，Y/△-11，低壓側相位調整，高壓側零序修正）

  比率制動公式： Id=|I1+I2|，Ir=Max{|I1|、|I2|}

  平衡系數： K1=1，K2=Ie1/Ie2=U2n﹡CT2/（U1n﹡CT1）

  以上是微機繼電保護測試儀的差動保護參數設置，如果您需要更多電力檢測設備，找馳宇電力專業電力測試設備制造公司。
