大家做電力行業的都知曉，電力行業的一些設施在上線前是需要做檢測的，這就產生了電力測試設備的行業，如電力測試設備需要掌握正確的接線和試驗方法。下面馳宇電力技術工程師舉例說明，互感器綜合特性測試儀的接線方式與試驗方法。

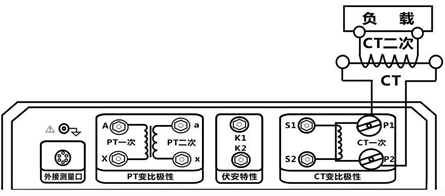

  互感器綜合特性測試儀接線方式如圖3.28所示，被測CT一次側與儀器CT一次端子P1、P2連接，被測CT二次側與負載連接。
  圖3.28 CT一次通流試驗接線

  互感器綜合特性測試儀試驗方法

  檢查互感器綜合特性測試儀接線完成后，光標移動至運行選項并按下，儀器進入升流狀態。界面實時顯示升流電流值，當升流至設定電流后，儀器停止升流并保持當前電流輸出，用于檢查CT二次回路的完整性，此時互感器綜合特性測試儀儀器界面顯示實測電流和結束時間，如圖3.29所示。在此界面中點擊停止或結束時間為零后，調壓器自動歸零，停止輸出電流，完成一次通流試驗。試驗結束后，互感器綜合特性測試儀界面顯示試驗結束，如圖3.30所示。

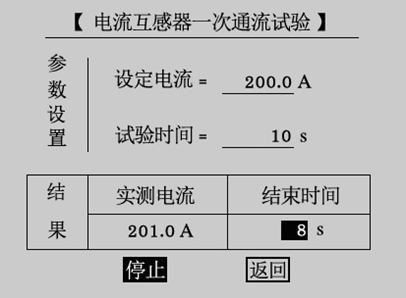

  圖3.29 CT一次通流試驗中

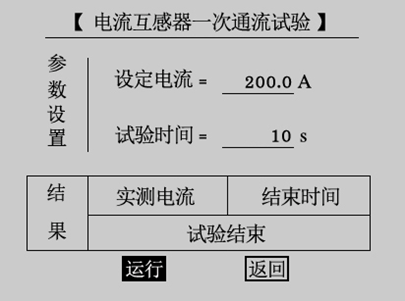

  圖3.30 CT一次通流試驗結束

  以上是互感器綜合特性測試儀接線與試驗方法，以及界面說明，若您需要本款或更多電力檢測設備，請聯系馳宇電力客服。
