電力測試設備在使用前需要接線，相信對儀器不熟的客戶會有點頭疼。其實馳宇電力都配備售后培訓服務，能提供現場安裝調試的培訓。下面馳宇電力技術工程師說明，互感器綜合特性測試儀的接線方式。

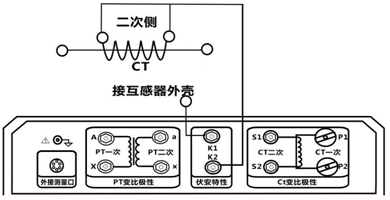

  互感器綜合特性測試儀“單機”接線方式如圖3.24所示，被測CT二次側短接與儀器伏安特性端子K2連接，伏安特性另一端子K1連接互感器外殼。

  “升壓器”時，主機的K1、K2與外接升壓器的輸入端口連接，互感器綜合特性測試儀輸出端口與被試品的連接方式和“單機”方式與被試品的連接方式相同，“外接測量口”與“測量口”連接。
  圖3.24 CT交流耐壓試驗單機接線

  看完互感器綜合特性測試儀的接線，其他的設備的接線就觸類旁通了。如果需要本設備，請聯系馳宇電力客服，我們將安排專業的產品經理和您對接。
