微機繼電保護測試儀比較復雜，需要正確接線，掌握正確的操作步驟和注意事項。下面看馳宇電力工程師介紹，微機繼電保護測試儀的試驗接線指導。

  微機繼電保護測試儀正確接線

  分相跳閘時，保護的跳A、跳B、跳C和重合閘信號分別接到測試儀的開入端子A、B、C、R；三跳時，跳閘信號接入開入A、B、C任何端子，重合閘接入R端子。

  微機繼電保護測試儀投退壓板

  做哪個項目試驗，請投入與該項目有關的保護壓板。

  選擇測試項目，并設置各項目試驗參數。一般觸發方式按默認的“時間控制”方式。

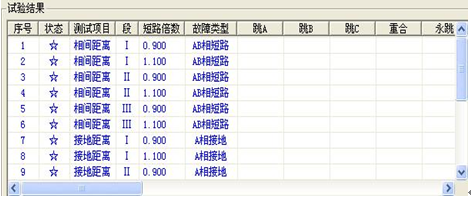

  開始試驗后軟件自動回到第一頁，按列表中的試驗數據順序逐次進行試驗，如下圖所示。
  如果同時測試接地距離和零序保護，試驗期間，做接地距離保護測試時，軟件會提示“請退出零序保護壓板，投入距離保護壓板”，做零序保護測試時，軟件會提示“請退出距離保護壓板，投入零序保護壓板”。

  微機繼電保護測試儀試驗結束后，按軟件提示保存試驗報告。

  0.95倍和1.05倍是默認的兩個測試邊界點。0.95倍時，距離保護本段應可靠動作，零序保護本段應可靠不動作；1.05倍時，距離保護本段應可靠不動作，零序保護應可靠動作。另外，0.8倍和1.2倍是在用0.95倍和1.05倍測試不滿足上述動作要求時，降低保護動作要求，對保護整定值的“容忍性”測試，如果仍不能正確動作，請檢查保護原因并與保護廠家聯系解決。

  微機繼電保護測試儀測試期間如發現本應II段或III段保護動作的，而測試儀記錄下的動作時間為I段動作時間，請檢查重合閘后加速是否誤動作了，若是，請先退出重合閘后加速壓板或控制字再進行測試。

  測試時，如果保護的跳閘A、B、C分別接至測試儀的開入A、B、C，而試驗期間總會偶爾聽見測試儀發出長鳴報警聲，而實際上測試儀未能記錄下保護的動作時間。這時，請檢查此種情況下的故障相總與哪一相有關。例如，AC相間故障時出現過，BC相間故障時也出現過，則可初步判定，測試儀未能接收到保護跳閘C傳來的開關變位信號，請檢查保護側跳閘C是否接觸良好。也可將保護跳閘A、B、C三根信號線短接，一起接到測試儀的開入A中。

  如果微機繼電保護測試儀想讓保護在某一定值倍數下，本段保護不動作時讓下一段保護動作，請將該段的“最大故障時間”設置為大于其下一段保護動作時間0.2s及以上。

  注意：1.有些保護如四方公司的平行四邊形特性保護其定值以電抗XX1－XX4、XD1－XD4方式等給出的，則僅設置電抗X分量，其電阻R分量應設為0。

  2.如果做接地距離保護試驗，請按整定值清單給出的零序補償系數類型和數值正確設置零序補償系數。

  上面很多內容是介紹微機繼電保護測試儀，需要微機繼電保護測試儀，請聯系客服。
